Tape and Reel - nowoczesne opakowania komponentów elektronicznych

Pakowanie elementów elektronicznych to nie tylko kwestia estetyki. Przede wszystkim pozwala chronić delikatne komponenty elektroniczne oraz usprawnić procesy produkcyjne i logistyczne.

Blistrowanie komponentów - na czy polega

Jedna z najbardziej popularnych metod pakowania elementów elektronicznych zapewniająca im odpowiednią ochronę przed uszkodzeniami mechanicznymi, wilgocią oraz innymi czynnikami zewnętrznymi, to blistrowanie elektroniczne. Polega na umieszczeniu elementu w przezroczystym, uformowanym termicznie, plastikowym opakowaniu dostosowanym do kształtu detalu i zamknięciu opakowania folią lub pokrywką.

Metoda ta jest szczególnie ceniona w przypadku małych, precyzyjnych elementów, takich jak układy scalone czy diody LED. Ze względu na swoje zalety i możliwość łatwej identyfikacji detalu, blistrowanie elektroniczne jest idealnym rozwiązaniem dla producentów, którzy chcą kontrolować produkty na każdym etapie łańcucha dostaw.

Opakowania Tape and Reel: standard w zautomatyzowanych systemach produkcji

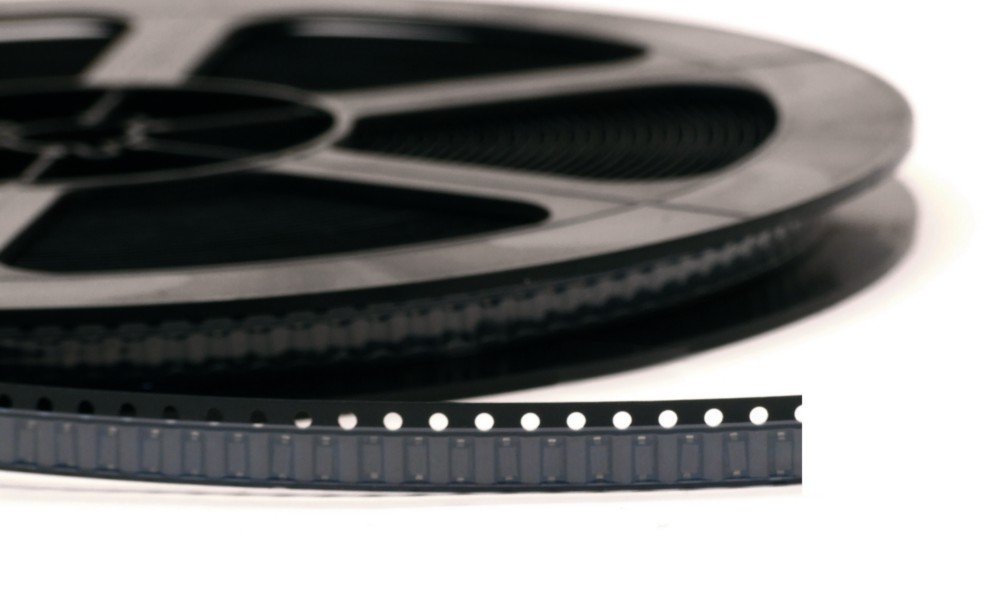

Tape and Reel to system pakowania komponentów elektronicznych, który zrewolucjonizował automatyczny montaż podzespołów elektronicznych. Polega na umieszczeniu detali w specjalnej taśmie z kieszeniami, tzw. carrier tape. Taśma jest nawijana na szpulę lub rolkę, tworząc kompaktową, łatwą w transporcie całość.

Opakowania Tape and Reel umożliwiają szybkie i efektywne przygotowanie komponentów do transportu, a następnie proste i precyzyjne pobieranie ich przez stacje na linii produkcji. Jeśli interesuje Państwo usługa „tape and reel packaging” zapraszamy do skontaktowania się z naszym przedstawicielem.

Gwarancja niezawodności

Umożliwia szybkie i precyzyjne testowanie wytrzymałości połączenia folii z taśmą lub blistrem. Mowa o testerze siły zrywania. Pozwala zmierzyć siłę wiązania materiałów, prędkość odrywania oraz rejestruje maksymalną siłę niezbędną do rozdzielenia testowanych elementów.

Zapewnia kontrolę jakości procesu pakowania i pozwala producentom zagwarantować, że komponenty nie tylko przetrwają transport, ale będą także łatwe do wyjęcia i montażu bez ryzyka ich uszkodzenia. Tester siły zrywania może być niezawodny w wielu sytuacjach.

Przyszłość pakowania w elektronice

Branża elektroniczna nieustannie poszukuje nowych rozwiązań w zakresie pakowania komponentów elektronicznych. Coraz większą rolę odgrywają materiały biodegradowalne, które pozwalają na zmniejszenie wpływu na środowisko. Jednocześnie, nowe wyzwania związane z pakowaniem miniaturowych czujników i układów komunikacyjnych stawia rozwój technologii IoT (Internet of Things).
